Сложный монтаж напольно-потолочных кондиционеров Купер Хантер и рекуператора Прана

Объект: Помещение под офис

Город: Черновцы

Год: 04.2025

Время выполнения работы: 6 часов

Площадь помещения: приблизительно 70 м2

Вид кондиционера: Напольно-потолочный кондиционер

Тип кондиционера: Инвертор

Бренд кондиционера: Cooper&Hunter

Мощность кондиционера: 18000, 24000 BTU

Модели кондиционеров: CH-IF050NK/CH-IU050NK, CH-IF071RK2/CH-IU071RK2 – старая и новая серии кондиционеров, рекуператор Prana 200C

Поставленная задача

В Черновцах создается офис в большом неотапливаемом полуподвальном помещении. Нужно организовать кондиционирование воздуха в жару, обогрев зимой и простейшую приточно-вытяжную вентиляцию с рекуперацией тепла. Помещение имеет площадь около 70 м2, для обслуживания такой площади требуется мощность 24000 или 30000 BTU. Но из-за сложной нестандартной формы и планировки одного мощного кондиционера недостаточно, он не сможет охватить все пространство. Поэтому решили установить 2 кондиционера полупромышленного типа, напольно-потолочных. Их можно включать одновременно или по одному, осуществлять независимый климат-контроль в отдельных зонах офисного помещения. Для активизации воздухообмена установили бытовой рекуператор.

Монтаж напольно-потолочных кондиционеров может выполняться двумя способами, в данном случае удобнее установка под потолком. На момент установки кондиционеров чистовой ремонт еще не был выполнен, потолочное перекрытие снизу подшито досками, планируется монтаж подвесного потолка из листов гипсокартона или панелей Армстронг. Поскольку есть возможность проложить коммуникации под черновым потолком (позже подвесной потолок их закроет), монтаж кондиционеров выполнялся в 1 этап.

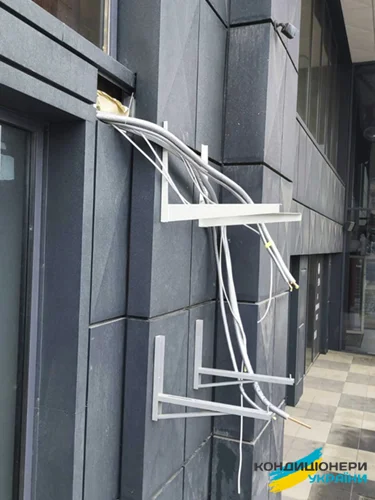

Монтаж нестандартный, мастерам пришлось выполнить ряд дополнительных работ. Фасад сложной формы, с большой площадью остекления, многочисленными выступами, найти место под наружные блоки непросто. Их устанавливали рядом, друг над другом, поэтому трассы от обоих внутренних блоков вывели на фасад в одной точке. Фасад вентилируемый, облицован декоративными плитами, закрепленными к каркасу. Для вывода межблочных коммуникаций на улицу отдельные плиты необходимо демонтировать, а потом вернуть на место, также в одной из плит пришлось проделывать отверстие, чтоб установить бытовой рекуператор. Наконец, на фасад нельзя сливать жидкость из дренажной системы, пришлось организовывать сброс конденсата в канализацию.

Выполненные работы

• Выполнение отверстия под рекуператор алмазным буром

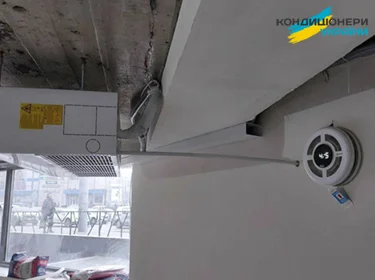

• Установка рекуператора Prana
• Выбор места для установки блоков – внутренние разместили исходя из планировки помещения, чтоб обеспечить максимально полный охват всей площади. Наружные установили там, где нашлось место на фасаде.

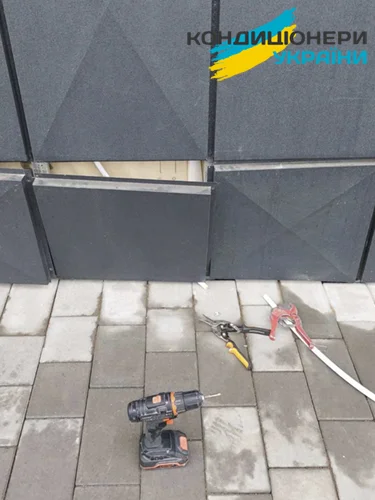

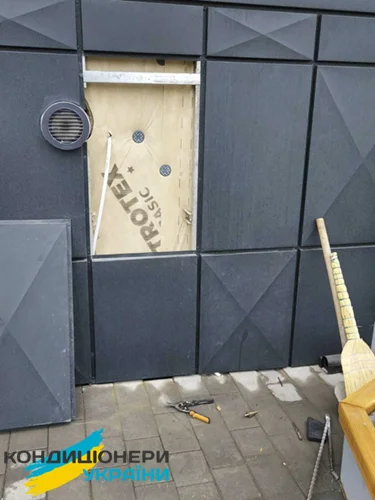

• Демонтаж фасадной панели
• Сверление перфоратором сквозных отверстий для вывода межблочных коммуникаций

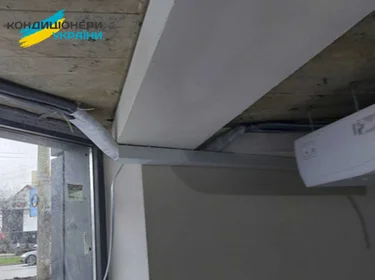

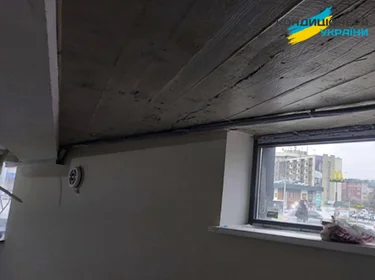

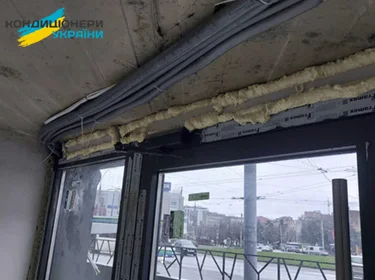

• Формирование и прокладывание трасс фреонопровода с бандажированием и креплением к черновому потолку
• Прокладка дренажных трубок для отвода конденсата в канализационную систему

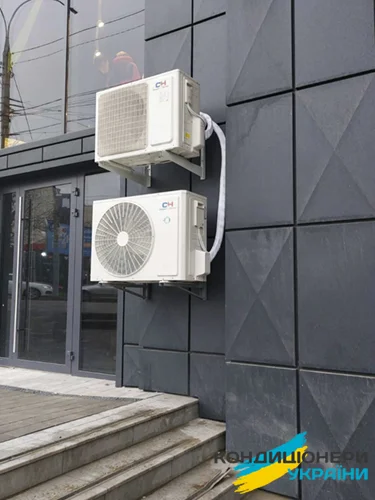

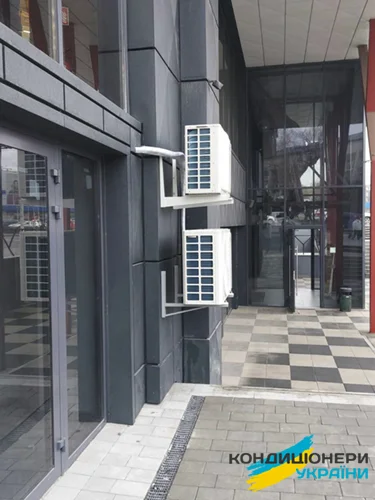

• Крепление кронштейнов, установка наружных блоков

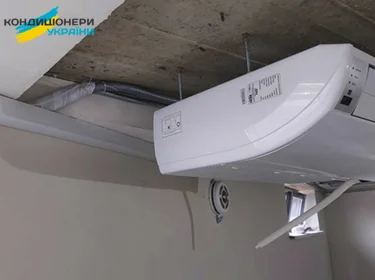

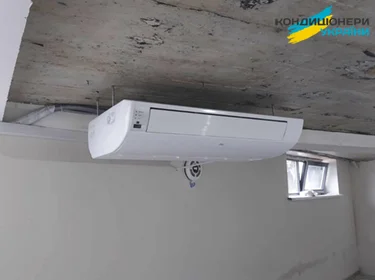

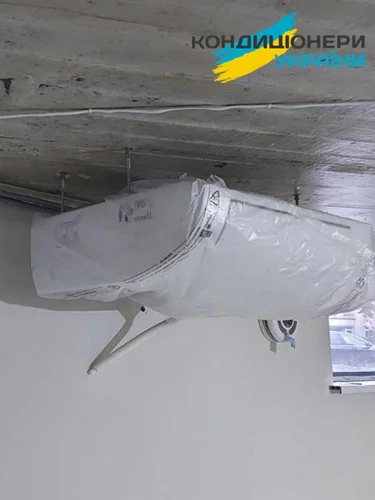

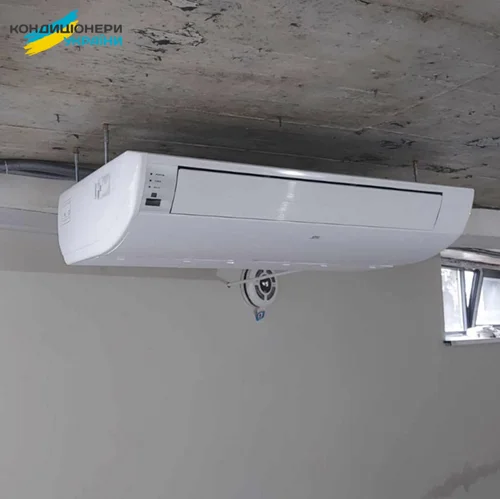

• Крепление к потолочному перекрытию подвесных болтов, установка внутренних блоков с фиксацией монтажными болтами
• Подсоединение межблочных коммуникаций, установка на место снятой фасадной панели
• Пуско-наладочные работы

Установлены модели:

Установлены инверторные напольно-потолочные кондиционеры Cooper&Hunter разной мощности и разных серий. Модель CH-IF050NK/CH-IU050NK мощностью 5,2/5,8 кВт (18000 BTU) работает на фреоне R410А. CH-IF071RK2/CH-IU071RK2 – более мощная модель (7/8 кВт или 24000 BTU) обновленной серии, работает на фреоне R32, отличается улучшенными показателями энергоэффективности (А++). Оба кондиционера обеспечивают обогрев в мороз до -20°С, имеют модуль Wi-Fi. Из отличительных особенностей модели обновленной серии также заслуживают упоминания технология двойной самоочистки теплообменника и встроенный в пульт дистанционного управления датчик влажности.

Вентиляцию с рекуперацией тепла обеспечивает рекуператор Prana 200 C, эта модель рассчитана на обслуживание площади до 120 м2, имеет 6 скоростей вентилятора, что позволяет регулировать интенсивность воздухообмена. Рекуператор имеет набор функций для поддержки работы в холодное время года, отличается гибкими возможностями управления – можно использовать пульт или мобильное приложение (есть модули Bluetooth и Wi-Fi).

Использовались такие материалы:

• Дренажный патрубок – металлопластиковая труба диаметром 16 мм;
• Медные трубы Halcor 6, 9, 12, 16 в изоляции K-Flex;
• Межблочный кабель;
• Кронштейны;
• Крепежные метизы;
• Подвестные болты.

Использовались инструменты:

• Перфоратор;
• Алмазный бур;
• Пылесос;
• Уровень строительный;
• Трубогиб;
• Динамометрический ключ;
• Манометрический коллектор;
• Набор шестигранных ключей;
• Вакуумный насос.
